EMETTEUR RECEPTEUR 4 CANAUX 433.92 Mhz codeur

Publié par MountasserBillah On 00:09

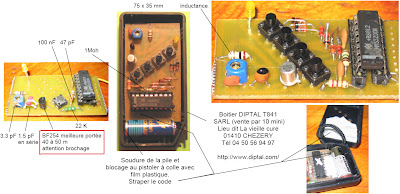

schéma de l'émetteur
schéma de l'émetteur


1Circuit UM3750
UM86409
MM53200N
1Transistor ZTX321 ou MPSH10
2N2369A ou
BSX20 ou
BF494 ou
BF254
7 Diodes 1N4148
1 led 2mm
Condensateurs 1x 47 (47pF)
1x 3.3 (3.3pF)
1x 3 (3pF) ou 2 x 1.5 pF en parallèle
1x 100 nf (102 )
1 Condensateur ajustable bleu 1.5 à 5 pf (petit bleu)
Résistances 1* 22 koh rouge/rouge/orange
1* 1M marr/noir/vert
1 inductance 1LuH marr/noir/vert
4 Poussoirs Rehausser les poussoirs avec cyano et tige plastique.
Perçage du boitier.

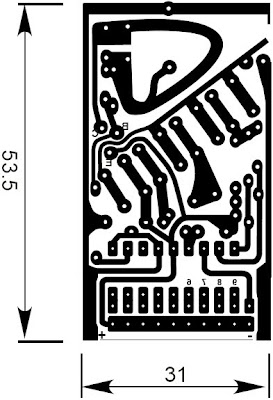

Typon 433.68 Mhz




RECEPTEUR 4 Voies
Typon 433.68 Mhz 4 voies récepteur


RECEPTEUR 2 Voies
Typon 433.68 Mhz 2 voies récepteur


4 supports pour circuit 18 pattes
4 circuits UM3750
1 Régulateur 78L05
1 récepteur AC-RX (récepteur AM à superreaction AUREL)
1 bornier à souder 12 bornes à vis
2 borniers à souder 2 bornes
4 relais miniatures FRS1 12 V 15 x 10 x11 mm pas 2.54 10.16 ecartement 7.62
8 transitors BC337-20
Diodes :
8 diodes IN4007
5 leds 2 mm
1 switch 10 positions
Condensateurs non pola.
4 de p47J (47pF)
4 de p104 (100nF)
1Condensateur pola 100uf/63V
1Condensateur pola 10uf/50V
Résitances :
9 x 1/4w 5.6KOhm
2 x 1/4w 10KOhm
1 x 1/4w 1MOhm
1 x 1/2w 390Ohm
2 x 1/4w 10KOhm
8 x 1/4w 3.3KOhm

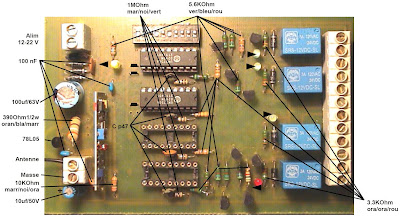

Schéma du récepteur
Schéma du récepteur
